ZHB系列焊接變位機

該系列由側傾式、頭尾回轉式、頭尾升降回轉式、頭尾可傾斜式以及雙回轉等多種形式的變位機通過工作臺的升降、回轉、翻轉使工件處于******焊接或裝配位置，可與焊接操作機等配套組成自動焊接專機，還可作為機器人周?chē)O(shè)備與機器人配套實現焊接自動化，同時可根據用戶不同類型的工件及工藝要求，設計定制各種特殊變位機。
以下僅是本公司制作過的一些特殊焊接變位機，還有很多型式，恕不全部出示。選擇小型變位器時，可選配合適的夾緊機構，以獲取高效率的安全性。

回轉臺

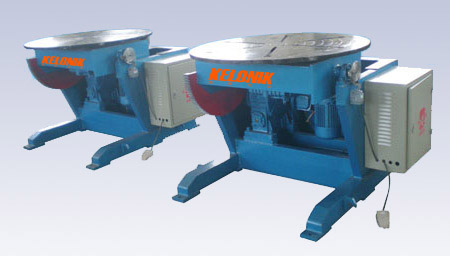

焊接變位機

焊接變位機主要是通過工作臺的升降、回轉、翻轉等運動使工件處于******焊接位置，有側翻式、頭尾式、升降式及雙回轉等多種結構形式。可與焊接操作架等配套組成自動焊接專機，還可與機器人等配套實現自動化焊接。同時可根據用戶的工件和工藝要求，設計定制各種特制焊接變位機。

技術參數

規格型號		ZHB-1	ZHB-3	ZHB-6	ZHB-12	ZHB-30	ZHB-50	ZHB-100
額定承載重量		100	300	600	1200	3000	5000	10000
工作臺回轉速度		0.4-4	0.1-1	0.1-1	0.05-0.5	0.05-0.5	0.05-0.5	0.02-0.2
工作臺翻轉速度		2	手動	1.1	0.67	0.23	0.14	0.14
工作臺直徑		Φ400	Φ600	Φ1000	Φ1200	Φ1400	Φ1500	Φ2000
工作臺翻轉角度
電機功率	回轉	0.06	0.37	0.75	1.1	1.5	2.2	3
電機功率	翻轉	0.18	/	0.75	2.2	1.5	3	5.5
額定載重時******偏心距		100	150	150	200	200	200	200
額定載重時最重偏心距		150	200	200	250	300	300	400
90°時工作******回轉直徑		Φ600	Φ800	Φ1500	Φ2000	Φ2100	Φ2500	Φ3200

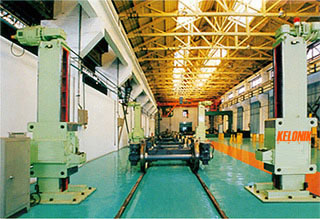

頭尾升降式變位機

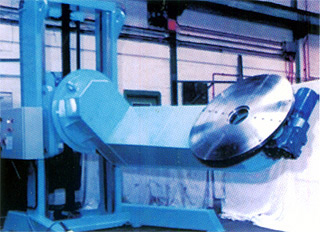

L型升降雙回轉變位機
